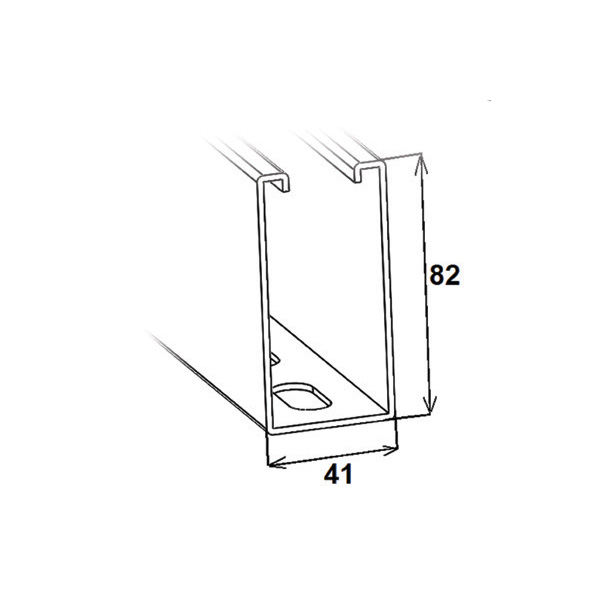

Rail 41x82

Description :

  • Rail 41x62 cranté pour une meilleure fixation
  • Idéal pour une fixation de tuyauterie en suspension ou par le biais d’un pied de rail
  • Disponible sous plusieurs revêtements
  • Autres longueurs disponibles sur commande
Code Désignation Unité Poids (kg) Épaisseur (mm) Revêtement
150225 Rail 41x 82 LG 2 metres ML 9,06 2,5 SZ GAC A2
150325 Rail 41x 82 LG 3 metres ML 13,60 2,5 SZ GAC A2
150425 Rail 41x 82 LG 4 metrres ML 18,13 2,5 SZ GAC A2
150525 Rail 41x 82 LG 5 metres ML 22,60 2,5 SZ GAC A2
150625 Rail 41x 82 LG 6 metres ML 27,60 2,5 SZ GAC A2
Info techniques
Charges et flèches pour contrainte maximum Charges maximum pour flèche L/200 et L360
L (mm) Poutre avec charge répartie Poutre avec charge centrée Poutre avec charge répartie Poutre avec charge centrée
Charges (kg) Flèches (mm) Charges (kg) Flèches (mm) Charges (kg) Flèches (mm) Charges (kg) Flèches (mm)
500 1657 0,5 829 0,5 1657 1657 829 829
1000 829 2,8 414 2,3 829 795 414 414
1500 552 6,5 276 5,2 552 353 276 221
2000 414 11,5 207 9,2 358 199 207 124
2500 331 18 166 14,4 229 127 143 80
3000 276 26 138 20,8 159 88 99 55
Charges et flèches pour contrainte maximum
L (mm) Poutre avec charge répartie Poutre avec charge centrée
Charges (kg) Flèches (mm) Charges (kg) Flèches (mm)
500 1657 0,5 829 0,5
1000 829 2,8 414 2,3
1500 552 6,5 276 5,2
2000 414 11,5 207 9,2
2500 331 18 166 14,4
3000 276 26 138 20,8
Charges maximum pour flèche L/200 et L360
L (mm) Poutre avec charge répartie Poutre avec charge centrée
Charges (kg) Flèches (mm) Charges (kg) Flèches (mm)
500 1657 1657 829 829
1000 829 795 414 414
1500 552 353 276 221
2000 358 199 207 124
2500 229 127 143 80
3000 159 88 99 55
